當(dāng)前位置：

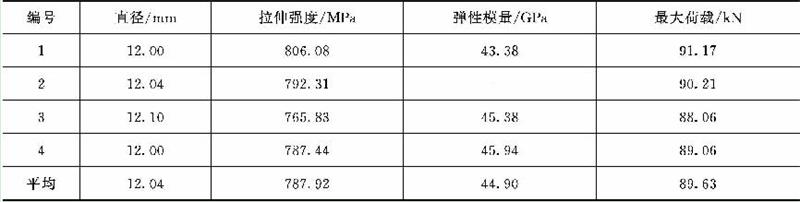

表1-1中堿玻璃纖維對(duì)GFRP螺紋筋性能的影響

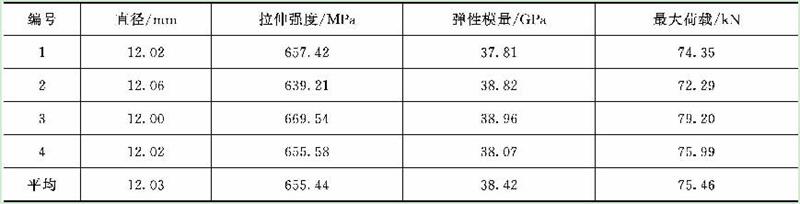

表1-2高堿玻璃纖維對(duì)GFRP螺紋筋性能的影響
結(jié)果分析：由中堿玻璃纖維制備的GFRP螺紋筋，其拉伸強(qiáng)度達(dá)到787.92MPa，彈性模量為44.90GPa，符合GFRP螺紋筋的國(guó)家標(biāo)準(zhǔn)GB 50608—2010要求。由高堿玻璃纖維制備的GFRP螺紋筋，其拉伸強(qiáng)度達(dá)到655.44MPa，符合GFRP螺紋筋的國(guó)家標(biāo)準(zhǔn)GB 50608—2010要求；而彈性模量只有38.42GPa，達(dá)不到GB 50608—2010標(biāo)準(zhǔn)中彈性模量大于40GPa的要求。
選用中堿玻璃纖維制備的直徑12mm的GFRP螺紋筋，在堿溶液中浸泡不同的時(shí)間(7天、1個(gè)月、3個(gè)月)之后，測(cè)試其力學(xué)性能，主要考察它的性能損失的大小，是否會(huì)影響實(shí)際的工程應(yīng)用，具體試驗(yàn)數(shù)據(jù)見表1-3。

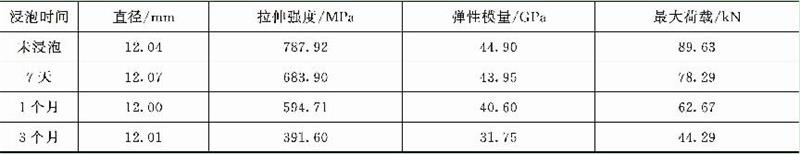

表1-3直徑12mm的中堿GFRP的耐堿性
結(jié)果分析：中堿玻璃纖維制備的GFRP螺紋筋經(jīng)堿水浸泡，隨著時(shí)間的增長(zhǎng)，筋材的強(qiáng)度不斷呈現(xiàn)下降的趨勢(shì)，7天、1個(gè)月和3個(gè)月的下降幅度分別為13.20%、24.52%和50.30%。浸泡3個(gè)月后筋材的平均強(qiáng)度小于400MPa。浸泡后筋材表面樹脂遭受腐蝕，直徑相對(duì)變小，彈性模量只有31.75GPa，達(dá)不到國(guó)家標(biāo)準(zhǔn)GB 50608—2010中彈性模量大于40GPa的要求。
通過內(nèi)蒙古玻璃做的試驗(yàn)發(fā)現(xiàn)，中堿玻璃纖維的耐堿性較差，但其本身的力學(xué)性能尚可，可以在短期工程和無耐候性要求的工程中應(yīng)用。
